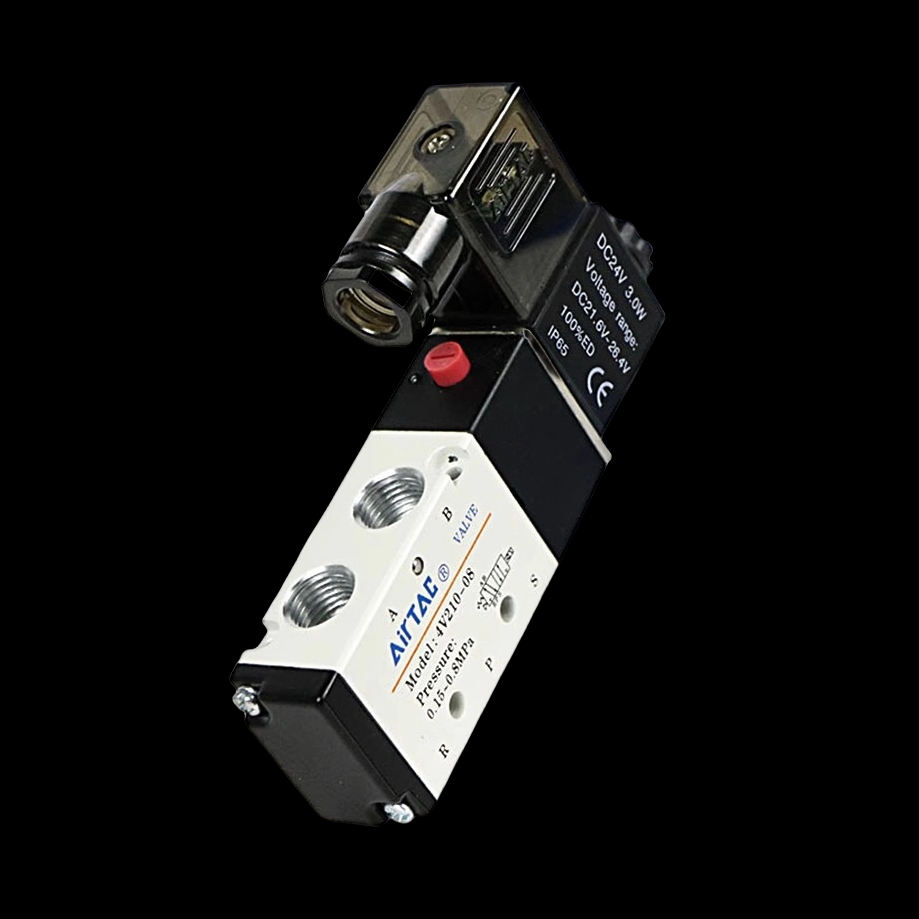

A 5/2 modi el xe on tipo de valvola de controlo pneumatico comunemente par diriger el flusso de aria conpresa in sistemi pneumatiche. El so nome el riflete el so disegno e ła funsionałità:
Carataristica de Chiey:
5 Porti:
La valvola la ga sinque porti:
Do porti (A e B)par cołegar a l'atuator (ex, un dopio - agir el siłindro).
Un porto (P)par ła fornitura de aerei conplessi.
Do porti de scarico (R1 e R2)per sfogar l'aria da l'atuator.
2 Poxision:
Ła valvola ła ga do poxision distinti, che determina ła diresion de fluso aerea e che i porti i xe cołegai.
Funsionałità:
In una posizion:
L'aria incompleta ła score dal porto de fornitura (P) a un porto atuator (A), mentre l'altro porto atuator (B) el xe cołegà al so porto de scarico (R1).
Nell'altra posizion:
El flusso el xe inverso: el competio l'aria conpleta el score dal porto de fornitura (P) a l'altro porto atuator (B), mentre el primo porto atuator (A) el xe cołegà al so porto de scarico (R2).
Usaje:
Doppio - agir i cilinderi:El vien doparà par alternarse l'estension del cilindro e el ritrato controłando ła diresion aerea.
Metodi de atuasion:Ła valvola ła pol esar operada manualmente, mecanicamente, eletricamente (solenoida -atuà), o pneumaticamente.
Ghe xe:
Industrie usata in automazione industriale, robotica, e macchinari richiedeno effice e eficente attuazione pneumatico.
